    Теплообменники «труба в трубе»

    Санитарные теплообменники типа «труба в трубе» RITAI специально разработаны для охлаждения воды для инъекций с расходом менее 1500 л/ч. Теплообменник состоит из внутренней и внешней труб, свитых вместе, что гарантирует быстрое охлаждение, минимальные требования к обслуживанию и отсутствие риска перекрестного загрязнения между продуктом и рабочими средами.

    Характеристики
    Модель Расход Температура
    TIT HEP01 0-1000 л/ч Охлаждение с 85°C до 40°C водой с температурой на входе 7°C
    TIT HEP02 1000-1500 л/ч Охлаждение с 85°C до 40°C водой с температурой на входе 7°C
    Принцип работы
    Принцип работы
    Принцип работы

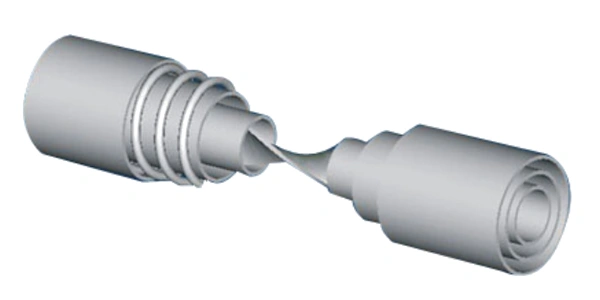

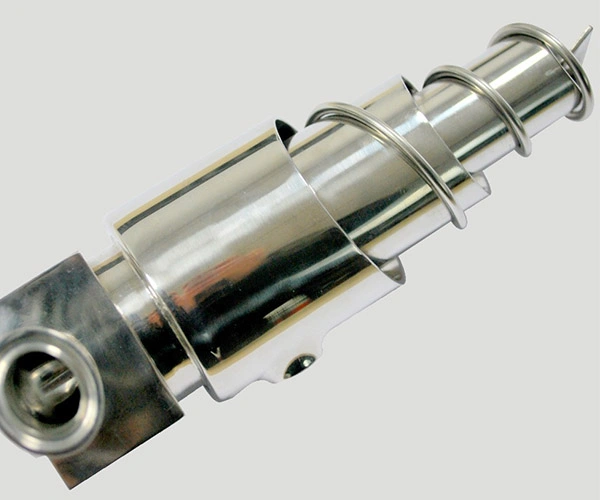

    • Для повышения эффективности теплопередачи в межтрубном пространстве (со стороны охлаждающей среды) предусмотрен турбулизатор. Поверхности, контактирующие с продуктом, не имеют зазоров и застойных участков, что соответствует санитарным требованиям.

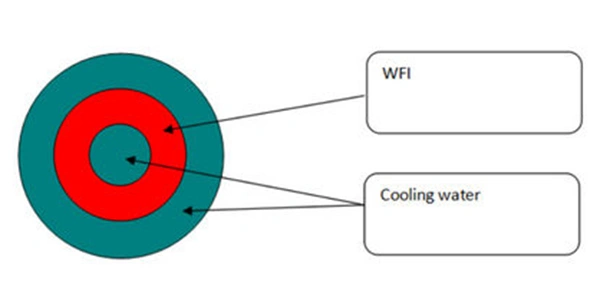

    • Продукт проходит через центральный канал, в то время как охлаждающая среда проходит через внутренний и внешний слои теплообменника. U-образная форма трехслойных труб компенсирует тепловое расширение, возникающее при нагреве, охлаждении или паровой стерилизации с большими перепадами температур. Благодаря противотоку достигается максимальная эффективность теплопередачи и расширяется диапазон охлаждения.

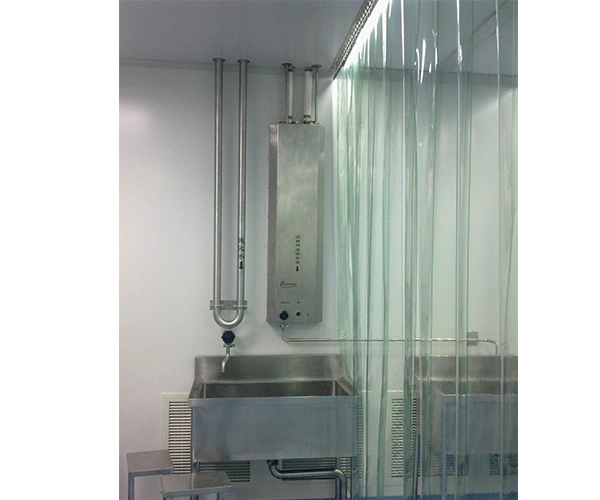

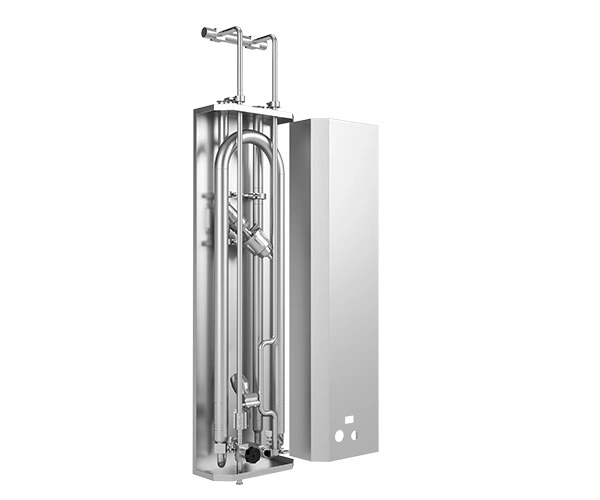

    • Теплообменники «труба в трубе» RITAI могут поставляться как отдельные устройства или как готовые модульные системы. Модульный вариант проще в монтаже и эксплуатации и состоит из теплообменника, внешнего кожуха, клапана в сборе и интерфейса для трубки Пито. Специальный интерфейс для подключения трубки Пито используется для подключения теплообменника к магистральному трубопроводу.
    Преимущества
    • Отсутствие внутренних сварных швов исключает риск внутренних утечек;
    • Контактирующие с продуктом поверхности подвергаются электрополировке до Ra < 0,5 мкм;
    • Высокая теплопроводность гарантирует быстрое реагирование (10 секунд);
    • Индикация температуры на выходе повышает безопасность эксплуатации;
    • Компактный размер и модульная конструкция облегчают монтаж и экономят пространство;
    • Специальное исполнение узла подключения обеспечивает полный дренаж продукта;
    • Возможность проведения паровой стерилизации (SIP) или стерилизации горячей водой без разборки оборудования;
    • Оборудование поставляется с полной документацией;
    • Основной корпус теплообменника не нуждается в обслуживании;
    • U-образная форма гарантирует устойчивость к термической деформации.
    Применение
    • Системы теплообмена в химической промышленности
    • Системы теплообмена на пищевых производствах
    • Системы теплообмена в газовой промышленности
    • Системы теплообмена в металлургической промышленности
